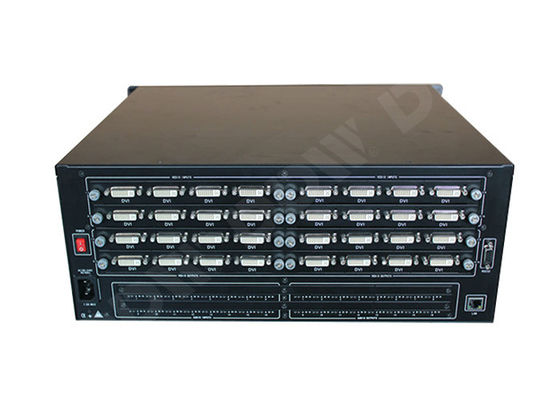

Output Sinyal Max RS232 Multi layar lcd Video Dinding controller 144ch DDW - P600A-D
dinding video Scaler Pendahuluan:
1, dukungan switching format Multi-Input
VGA, DVI, CVBS, HDMI dan SDI seperti dukungan format multi-input.
2, Looping Playback
Dapat disimpan lebih dari 100 set mode tampilan.
Mendukung pemutaran looping dan kontrol switching melalui jaringan RS232 atau mode TCP / IP.
3, Sistem Operasi
Mendukung sistem operasi Microsoft Windows, Linux, Sun, dan Mac.
4, Matikan fungsi memori
Ketika sistem pemadaman listrik kemudian pemulihan lagi, itu akan kembali ke keadaan sebelum listrik mati.
5, fungsi Plug & Play
Desain perangkat keras eksternal yang murni, bebas menginstal perangkat lunak atau driver apa pun.
6, status Masukan diidentifikasi
Perangkat lunak operasi dapat diidentifikasi untuk setiap antarmuka input dan output, dan dapat mengidentifikasi port input di sana input sinyal.
7, Fungsi PIP / POP
Mendukung gambar dalam gambar (PIP) fungsi gambar di luar gambar (POP).
Layar tunggal dapat dilapiskan 4 konten di layar. Anda juga dapat mengukur dan memposisikan atau menyeberangi perbatasan di layar lainnya.
8, Fungsi Pembesaran Sebagian
Mendukung dalam fungsi zoom layar tunggal. Anda dapat memperbesar tampilan gambar dari salah satu sumber sinyal di area tertentu.
9, User friendly antarmuka pengguna grafis
Cukup gunakan perangkat mouse, klik konten video yang ingin Anda mainkan, lalu seret dan lepas ukuran dan posisi yang ditampilkan.
10, dukungan switching format Multi-Input
VGA, DVI, CVBS, HDMI dan SDI seperti dukungan format multi-input.
Kontrol dinding video lcd dapat digunakan secara luas untuk: pemantauan, pengarahan, sistem penjadwalan, keamanan publik, api, militer, cuaca, kereta api, dan sistem pemantauan penerbangan, konferensi video, sistem permintaan.
| Spesifikasi teknis |
| Seri model | Dengan CBD | Tidak ada CBD |
| Deskripsi fungsi | 4channel CBD, 16 channel AV, 12 channel input VGA / DVI, 6U case mendukung 12 layar array, kompatibel dengan ultra-high resolution 4000 / (8000) x2000 Dynamic background image | 16channel AV, 16 channel input VGA / DVI, kasus 6U mendukung 16screens arrays |
| Sinyal input (opsional) | HDMI / DVI / VGA / AV / YPbPr |
| Resolusi masukan | 1024x768 ~ 1080p, resolusi yang umum digunakan |
| Format sinyal output | DVI / VGA / AV / YPbPr / HDMI (konverter DVI-HDMI) |
| Resolusi keluaran | Hingga 1920 x 1200 / 60HZ |
| Perangkat lunak kontrol sistem | Perangkat lunak kontrol khusus |
| Sumber Daya listrik | Catu daya redundan 110-220VAC, 50 / 60Hz |
| Konsumsi | 12W / saluran |
| Suhu kerja | -20 ° C —— 60 ° C |
| Kelembaban Kerja | 5-95% |
| Spesifikasi kasus | 4U / 6U / 10U / 15U standar rackmount chassis |
| Antarmuka Kontrol Serial | Perempuan RS-232,9-pin, Tipe-D |
| Baud Rate | 115200 |
| Konfigurasi pin | 2 = TX, 3 = RX, 5 = GND |
| Antarmuka kontrol ethernet | RJ-45 perempuan, TCP / IP |
| Kecepatan kontrol ethernet | Auto 10M atau 100M, Full-duplex atau half-duplex |
| Waktu kerja | 365 x 7 x 24 jam |
| Spesifikasi teknis dari konektor input / output |
| Masukan VGA / RGB | Masukan: 15pin HD D-Sub, perempuan |
| Mode sinkronisasi: Sinkronisasi mandiri HV |
| Kedalaman Warna: 32bit / piksel |
| Resolusi: 640 x 480 / 60HZ — 1920 x 1200 / 60HZ |
| Impedansi masukan: 75Ω |
| Masukan video | Konektor input: BNC |
| Mendeteksi: deteksi otomatis format penuh |
| Impedansi masukan: 75Ω |
| Output VGA atau DVI | Resolusi: 1024 x 768 / 60HZ-1920 x 1200 / 60HZ |
| Kedalaman warna: 32bit / piksel |
| Impedansi keluaran: 75Ω |
| Sifat fisik dari konektor input / output |
| Sinyal | Konektor | Mengetik |
| Masukan VIDEO Komposit | BNC | wanita |
| Masukan VGA | 15 pin HD D-Sub | wanita |
| Keluaran VGA | 15 pin HD D-Sub | wanita |
| Keluaran DVI | Standar 24 + 5 atau 24 + 1 | wanita |
| AUX RS-232 | 9-pin D-Sub | wanita |
| RS-232 Utama | 9-pin D-Sub | wanita |
