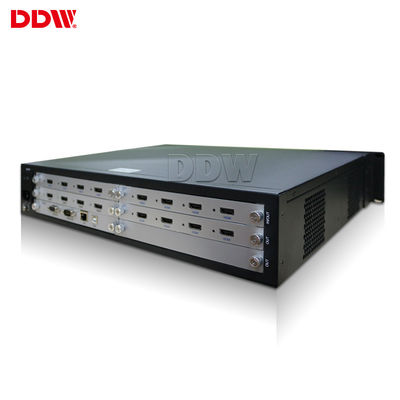

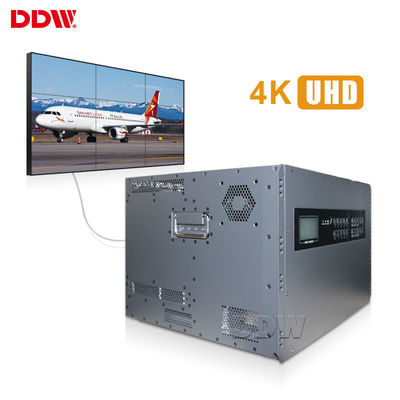

Drop Ship Pure Video Wall Scaler Setiap Saluran FHD 1920 X 1080 RS232 LAN
Pemrosesan Video dan Gambar:
1. Semua Konfigurasi Dinding Video Persegi Panjang dapat didukung.Urutan layar dapat dikonfigurasi
2. Input / jendela dapat diubah ukurannya, dilapisi dan ditempatkan melintasi batas layar
3. Input / jendela dapat ditampilkan dalam rasio aspek yang benar, diregangkan agar pas, dalam mode layar penuh, atau diperbesar untuk menekankan detail
4. Sumber input dapat dipotong untuk menghilangkan piksel tepi dan garis
5. Kartu Dual-Link DVI Input (capture) mendukung resolusi 4K atau resolusi yang dapat disesuaikan.Sumber apa pun dapat ditangkap
Video Wall Scaler memiliki beberapa fitur utama berikut:
1. Konfigurasi perangkat keras penuh tanpa sistem operasi
2. Teknologi pemrosesan paralel bus berkecepatan tinggi, pemrosesan tidak terkompresi bandwidth tinggi
3. Tampilan gambar real time, tidak ada frame yang jatuh
4. Dukungan tampilan pada posisi sewenang-wenang, dengan ukuran berapa pun dan ditumpangkan apa pun
5. Mendukung pemrosesan efek jendela terbuka
6. Mendukung pembekuan gambar layar besar
7. Mendukung 7 * 24 kerja tanpa gangguan dan stabil
8. Fleksibilitas untuk meningkatkan papan input / output
9. Mendukung kartu input dan output parsial dengan interpolasi campuran
10. Kartu input / output mendukung fungsionalitas hot-swappable, plug-and-play
11. Resolusi keluaran hingga 1920 * 1080
12. Antarmuka input yang kaya BNC, VGA, DVI, HDMI, SDI dan RJ45, mendukung berbagai resolusi hingga 1920 * 1200, kontrol melalui RS-232 atau Ethernet
13. Mendukung kartu memori atau transmisi jaringan gambar definisi ultra-tinggi, gambar latar belakang dinding mosaik definisi ultra-tinggi peer-to-peer
14. Desain catu daya redundan, kipas yang dikendalikan secara termostatis
15. Chassis backplane + konfigurasi plug-in, kinerja luar biasa untuk radiasi, sasis anti-debu, dilengkapi dengan filter udara yang dapat diganti dapat stabil untuk waktu yang lama, bahkan di lingkungan yang keras
Spesifikasi Teknis DDW Video Wall Scaler
| Seri model |
Dengan CBD |
Fungsi |
Tidak ada CBD |
| Deskripsi fungsi |
4channel CBD, 16channel AV, 12channel VGA / DVI input, mendukung banyak splicing player secara bebas, dan dapat menunjukkan perbedaan
sigal pada saat yang sama ke sistem, membutuhkan layar yang dibangun di papan rantai daisy
|
~ |
AV 16 channel, input VGA / DVI 16 channel, casing 6U mendukung array 16 layar |
| Sinyal input (opsional) |
CVBS |
Mendukung format PAL / NTSC, beberapa port BNC |
~ |
| VGA / RGBHV |
Port multi-channel VGA DB-15, mendukung input format penuh VGA |
~ |
| HDMI, DVI, 4K-DVI, IP |
Mendukung input 4K (3840x2160), masing-masing IP decode 4 saluran |
~ |
| YPbPr, YCbCr (dapat disesuaikan) |
Konektor yang sama dari VGA, sinyal RGBHV, mendukung PAL, format NTSC dan 720P, 1080i HSTV |
~ |
| SDI (dapat disesuaikan) |
Pelabuhan BNC |
~ |
| AV, SD / HD / 3G SDI, IP decoding, serat optik, DP, HDBaseT, kartu pemantauan Pratinjau dapat disesuaikan; |
~ |
~ |
| Resolusi input |
hingga 4K, resolusi yang biasa digunakan |
| Format sinyal keluaran |
VGA, RGBHV |
saluran sinyal XGA (1024x768 @ 60Hz) / port DB-15 |
~ |
| HDMI, DVI, 4K-DVI |
HDMI, keluaran DVI |
~ |
| 3G SDI (dapat disesuaikan) |
BNC Port memutar keluar |
~ |
| AV, YPbPr, konverter DVI-HDMI, SD, HD, DP, HDBaset dapat disesuaikan; |
~ |
~ |
| Resolusi keluaran |
hingga 4K, resolusi yang biasa digunakan |
| Kontrol |
Port RS232 standar |
| Remote control IR (dapat disesuaikan), LAN contril, IOS, kontrol Android APP (opsional) |
| Perangkat lunak kontrol sistem |
Perangkat lunak kontrol khusus |
| Sumber Daya listrik |
Catu daya redundan 110-220VAC, 50 / 60Hz |
| Konsumsi |
12W / saluran |
| Suhu kerja |
-20 ° C —— 60 ° C |
| Kelembaban Kerja |
5-95% |
| Spesifikasi kasus |
Sasis 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U rackmount standar |
| Antarmuka Kontrol Serial |
RS-232,9-pin wanita, Tipe-D |
| Tingkat Baud |
115200 |
| Konfigurasi pin |
2 = TX, 3 = RX, 5 = GND |
| Antarmuka kontrol Ethernet |
RJ-45 perempuan, TCP / IP |
| Kecepatan kontrol Ethernet |
Otomatis 10M atau 100M, Dupleks penuh atau setengah dupleks |
| Waktu kerja |
365x7x24 jam |
Pengontrol dinding video Hareware U Spesifikasi Chassis
| Ukuran Chassis U. |
Pengontrol Redup (mm)
L * W * H |
Paket meredup (mm)
L * W * H |
NW (kg) |
GW (kg) |
Jumlah masukan maks. |
Output maksimal No. |
Konsumsi Daya Maks (Watt) |
| 2U |
406 × 440 × 102 |
590 × 530 × 190 |
11.25 |
12.25 |
8 |
8 |
200 |
| 3.5U |
450x440x170 |
620x620x270 |
18.25 |
19.25 |
16 |
16 |
320 |
| 7U |
442 × 402 × 320 |
590 × 530 × 460 |
29.5 |
31.50 |
32 |
32 |
400 |
| 12.5U |
446 × 440 × 553 |
625 × 580 × 725 |
37.85 |
39.85 |
71 |
68 |
750 |
| 23U |
442 × 43 × 1022 |
615 × 570 × 1180 |
80.46 |
82.46 |
143 |
140 |
1300 |
