Tempat asal: | Guangdong, Cina (Daratan) |
---|---|
Nama merek: | DDW |
Sertifikasi: | ISO9001 ,CE , RoHS , FCC , 3C |
Nomor model: | DDW-VPH0909 |
Kuantitas min Order: | 1 |
Harga: | Negotiable |
Kemasan rincian: | Paket karton lapisan ganda |
Waktu pengiriman: | 3 hari kerja setelah pembayaran |
Syarat-syarat pembayaran: | T / T, L / C, Western Union, Jaminan Perdagangan Alibaba |
Menyediakan kemampuan: | 1000 PCS / Bulan |
Nama Produk: | pengontrol dinding video | resolusi keluaran: | 1920 * 1080 |
---|---|---|---|
Max PIP per layar: | 1,4,16, kustomisasi | Kualitas warna: | 32 bit |
Sumber sinyal masukan keluaran: | HDMI, DVI, VGA, AV, YPBPR, IP | Metode kontrol: | RS232, LAN |
Waktu kerja: | 365x7x24 jam | Konsumsi: | 12W / saluran |
Cahaya Tinggi: | prosesor multi display,prosesor matriks video |

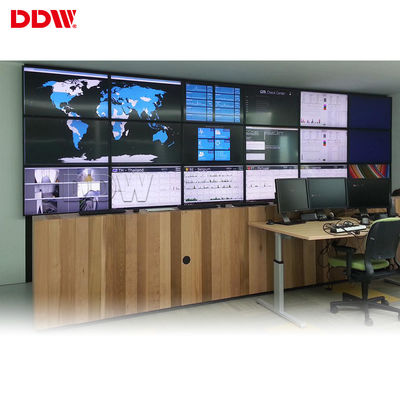

Prosesor Dinding Video 4K HDMI DVI DP VGA AV HD-SDI IP untuk sistem dinding video LCD Android
Pemrosesan Video dan Gambar:
1. Semua Konfigurasi Dinding Video Persegi Panjang dapat didukung.Urutan layar dapat dikonfigurasi
2. Input / jendela dapat diubah ukurannya, dilapisi dan ditempatkan melintasi batas layar
3. Input / jendela dapat ditampilkan dalam rasio aspek yang benar, diregangkan agar pas, dalam mode layar penuh, atau diperbesar untuk menekankan detail
4. Sumber input dapat dipotong untuk menghilangkan piksel tepi dan garis
5. Kartu Dual-Link DVI Input (pengambilan) mendukung resolusi 4K × 4K atau resolusi yang dapat disesuaikan.Sumber apa pun dapat ditangkap
Papan arsitektur perangkat keras murni kombinasi apa pun:
Sasis industri dengan struktur CPCI;
Desain modular, catu daya redundan cadangan ganda mendukung cadangan panas, kipas dan modul lain sesuka hati;
Mendukung modul pemrosesan sistem hot-swappable, menyediakan berbagai jenis sasis dan papan, bagi pelanggan untuk menghemat biaya;
Manajemen dinding video multi-grup:
Ini dapat mengelola beberapa set dinding penyambungan pada saat yang sama, sumber sinyal input umum antara dinding penyambungan, dan output tidak saling mengganggu;
Mengatur resolusi yang berbeda, menyesuaikan warna dan parameter lainnya.
Mendukung PC, tampilan pra-pemantauan perangkat lunak kontrol seluler
Mendukung pengguna untuk melihat semua sinyal input secara real time di terminal seluler PC dan perangkat lunak kontrol;
Sumber sinyal operasi dapat dipilih secara lebih intuitif sesuai kebutuhan;
Dinding Video DDW ProsesorSpesifikasi teknis
Seri model | Dengan CBD | Fungsi | Tidak ada CBD | ||||
Deskripsi fungsi | 4channel CBD, 16channel AV, 12channel VGA / DVI input, mendukung beberapa splicing player secara bebas, dan dapat menunjukkan perbedaan pada saat yang sama ke sistem, memerlukan layar yang terpasang di daisy chain board | ~ | AV 16 channel, input VGA / DVI 16 channel, casing 6U mendukung array 16 layar | ||||
Sinyal input (opsional) | CVBS | Mendukung format PAL / NTSC, beberapa port BNC | ~ | ||||
VGA / RGBHV | Port multi-channel VGA DB-15, mendukung input format penuh VGA | ~ | |||||
HDMI, DVI, 4K-DVI, IP | Mendukung input 4K (3840x2160), masing-masing IP decode 4 saluran | ~ | |||||
YPbPr, YCbCr (dapat disesuaikan) | Konektor yang sama dari VGA, sinyal RGBHV, mendukung PAL, format NTSC dan 720P, 1080i HSTV | ~ | |||||
SDI (dapat disesuaikan) | Pelabuhan BNC | ~ | |||||
AV, SD / HD / 3G SDI, IP decoding, serat optik, DP, HDBaseT, kartu pemantauan Pratinjau dapat disesuaikan; | ~ | ~ | |||||
Resolusi input | hingga 4K, resolusi yang biasa digunakan | ||||||
Format sinyal keluaran | VGA, RGBHV | saluran sinyal XGA (1024x768 @ 60Hz) / port DB-15 | ~ | ||||
HDMI, DVI, 4K-DVI | HDMI, keluaran DVI | ~ | |||||
3G SDI (dapat disesuaikan) | BNC Port memutar keluar | ~ | |||||
AV, YPbPr, konverter DVI-HDMI, SD, HD, DP, HDBaset dapat disesuaikan; | ~ | ~ | |||||
Resolusi keluaran | hingga 4K, resolusi yang biasa digunakan | ||||||
Kontrol | Port RS232 standar | ||||||
Remote control IR (dapat disesuaikan), LAN contril, IOS, kontrol Android APP (opsional) | |||||||
Perangkat lunak kontrol sistem | Perangkat lunak kontrol khusus | ||||||
Sumber Daya listrik | Catu daya redundan 110-220VAC, 50 / 60Hz | ||||||
Konsumsi | 12W / saluran | ||||||
Suhu kerja | -20 ° C —— 60 ° C | ||||||
Kelembaban Kerja | 5-95% | ||||||
Spesifikasi kasus | Sasis 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U rackmount standar | ||||||
Antarmuka Kontrol Serial | RS-232,9-pin wanita, Tipe-D | ||||||
Tingkat Baud | 115200 | ||||||
Konfigurasi pin | 2 = TX, 3 = RX, 5 = GND | ||||||
Antarmuka kontrol Ethernet | RJ-45 perempuan, TCP / IP | ||||||
Kecepatan kontrol Ethernet | Otomatis 10M atau 100M, Dupleks penuh atau setengah dupleks | ||||||
Waktu kerja | 365x7x24 jam |

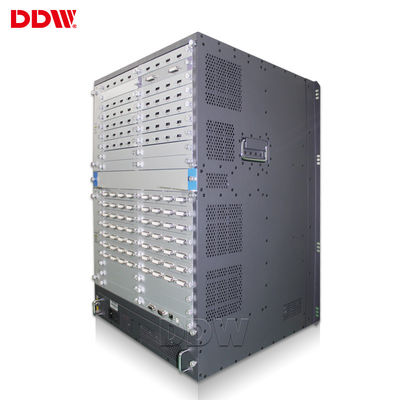

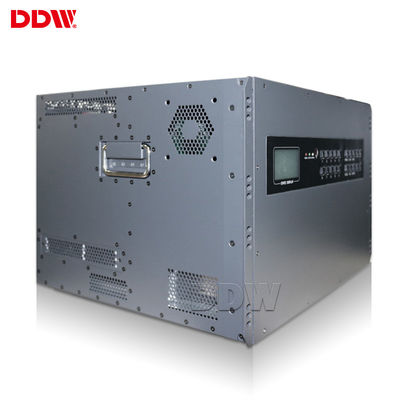

Pengontrol dinding video Hareware U Spesifikasi Chassis
Ukuran Chassis U. | Pengontrol Redup (mm) L * W * H |
Paket meredup (mm) L * W * H |
NW (kg) | GW (kg) | Jumlah masukan maks. | Output maksimal No. | Konsumsi Daya Maks (Watt) |
2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
